卫生间巧装用水盆

作者: 刘碧江

卫生间的面积很小,一般在1.5～2m2之间。为了方便洗漱和便后洗手用水,又要保证卫生间的地面不常被水弄湿,只有在卫生间再安装一只用水盆。这只用水盆应该装在什么位置,选择什么式样才既合理实用,又不多占空间呢?它的排水问题又将如何解决呢?

笔者是这样设计和解决以上问题的。

一、选购一只三角瓷盆,这种瓷盆底部向内斜缩,正面呈圆弧形,所占空间小。

二、将三角瓷盆安装在承便瓷盆蹲位的背后一侧(无下水管道那一侧)的墙角内。

三、巧妙解决用水瓷盆的给水排水问题。瓷盆的给水比较容易解决,如图一所示。

怎样给三角瓷盆排水却比较费神。因为三角瓷盆的污水只能通过承便瓷盆随粪便排向下水道,而没有其它的排水通道。如果靠软管把水排到承便瓷盆,只能给三角瓷盆拖一条长长的尾巴,这样既不美观,又不好固定,还容易把地面弄湿。我的设想是:试图把三角瓷盆的污水经过冲便短水管排入承便瓷盆。于是我在三角瓷盆的排水连接头下方连接了一个变口弯头(内径40mm变20mm),在厕所冲便阀门与冲便短水管之间加接一个三通,再在变口弯头与三通之间连接一根三角瓷盆排水管,这样三角瓷盆的污水即可排入承便瓷盆。

至此,排水问题虽然解决了,但是新的问题又出现了,当冲便阀门放水冲便时,水会在冲便短水管上方的三通分道,一部分水经瓷盆排水管涌向三角瓷盆,并从瓷盆溢出,将地板弄湿。为解决这个难题,笔者想到了水的浮力作用,在三角瓷盆的排水变口弯头内放入一个乒乓球,并在变口弯头与三角瓷盆排水管相接处卡入一个隔球卡(隔球卡的制作见图二)。这样问题就得到了巧妙的解决。当厕所冲便阀门放水冲便时,一部分水在经三通分道涌向三角瓷盆途中,变口弯头中的乒乓球便因弯头中的水位升高而上浮,并紧紧堵住三角瓷盆排水管的连接头,使水不能涌入三角瓷盆;当三角瓷盆排放污水时,变口弯头中的乒乓球便在瓷盆水的压力和球本身的重力作用下回落,并被污水推向变口弯头与瓷盆排水管的接口处,这时球被排水隔球卡挡住,以致不能堵塞排水管口,污水便从三角瓷盆排水管经过三通和冲便短水管顺利流入承便瓷盆。

如上所述,卫生间的用水盆就被巧妙地安装好了。这里巧就巧在两个方面:一是将用水盆的污水巧妙地排入了承便瓷盆,无需另辟下水道,既经济实用,又美观合理;二是仅利用一个乒乓球和一根10cm长的导线做成的隔球卡,就巧妙地解决了用水盆的涌水问题及其污水排放问题,这里的乒乓球起了一个自动“开关”的作用。

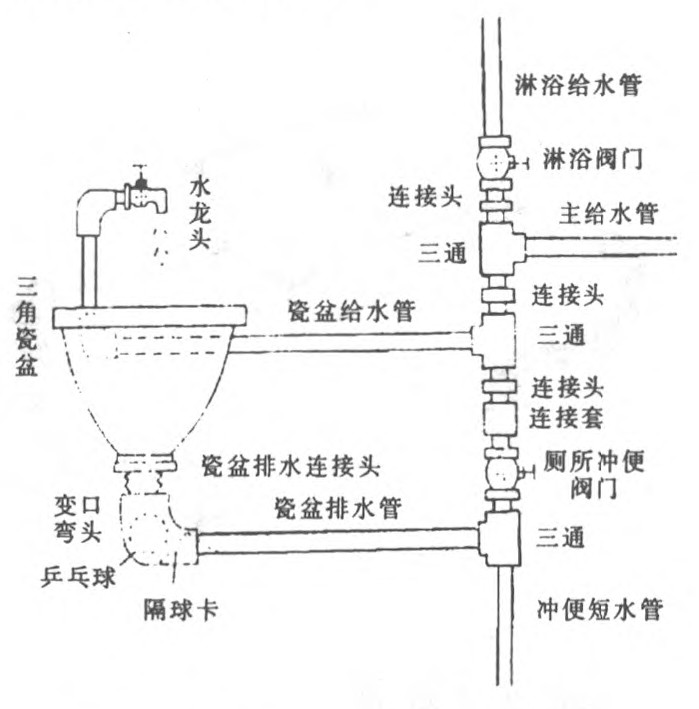

图一 用水盆的给水、排水原理图

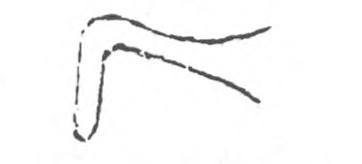

图二 排水隔球卡的制作图
