风筝自动收线器

作者: 奥秘精灵

同学们都很喜欢放风筝吧,看着五颜六色的风筝在奥秘天空中飞翔的感觉可真不错!不过灵到了要回家准备收风筝的时候就麻烦了,那么一大卷线,收起来还真费劲。奥秘精灵今天教你做一个自动收线器,那么收风筝的时候就不用手忙脚乱啦!

首先要准备好材料,分别是:直径65毫米的时钟齿轮1只,70×70×2(毫米)的有机玻璃板2块,自行车辐条5根,1号手电筒1只,131电动机1个,9 0毫米长的直径4毫米的铁棒1根,直径1.5毫米的粗铜丝及直径3毫米的螺丝若干。

准备好东西,就开始做吧!

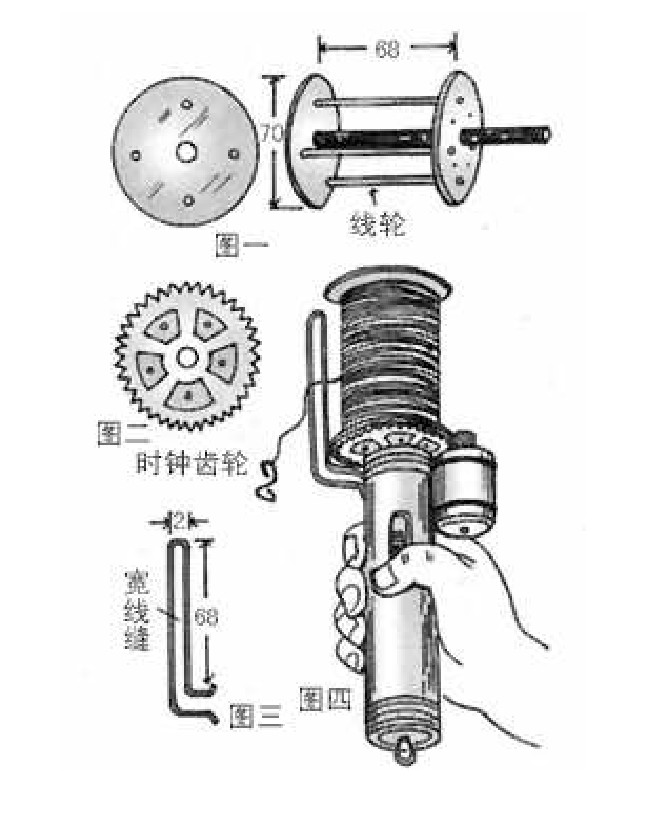

1.将有机玻璃板加工成直径70毫米的圆盘2只,中间各钻一个直径为4.5毫米的孔,再按图一钻四个小孔,孔径以能恰恰插入辐条为好。

2.按图一安装线轮。将铁棒的两端用绞扳绞出螺纹后插入线轮。在齿轮上钻5个小孔,并在线轮的一个圆盘上钻相应的5个小孔,用螺丝螺母把齿轮和圆盘拧合在一起(如图二)。

3.去掉手电筒的头部,把线轮插入手电筒,用螺母固定线轮,在铁棒的另一端用螺母定位。

4.将带有短齿杆的131电动机置于电筒的适当位置并使齿杆与齿轮啮合,然后将电动机固定在电筒上。

5.取粗铜丝按图三折制成一个穿线架后焊接在电筒上。取细电线一段,穿入电筒接妥电路,由电筒的按钮开关控制电动机。

6.最后在线尾拴上一个用回形针改制的线尾夹。

好了,风筝自动收线器完成了,只要在收线时,右手握收线器,左手拉动风筝线,线轮飞速转动,一百多米的细线很快就能收入轮内了。
