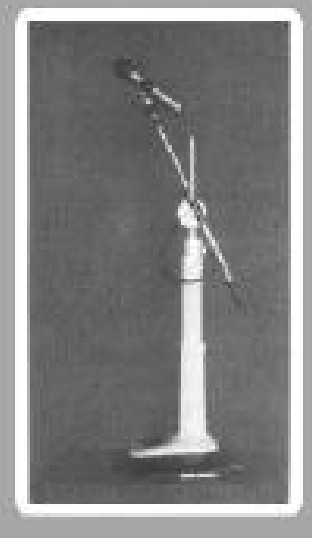

自助调节麦克风支架

作者: 严晓熹湖南省澧县第一中学

在各种会议上我们经常看到这样的场面:由于发言者身材高矮不一,工作人员就得不时在台上为他们调节麦克风支架的高低,以便取得良好的拾音、摄影、摄像效果。但是工作人员这样跑来跑去就会影响会议气氛,能不能发明一种依据人体身材高矮而自动实施调节的支架呢?我开始了我的设计。

该发明首次提出麦克风支架自助调节这一问题,并首次应用语音、红外、机电一体化技术,科学解决了这一问题。该发明由支架主体、红外和语音检测模块、比较驱动模块、电机传动装置等四部分组成。

具体装置是在支架主体的上、下位置各装一漫反射多束红外传感器,在演讲话筒的上、下方不同角度各装一只单指向性检测话筒,依据两个漫反射多束红外传感器的检测结果,该装置对人体高矮和对现场投入使用情况作出判断,从而控制电机带动支架上或下的运动,实施支架高矮的粗调;粗调结束后,再比较两只检测话筒拾得的音量大小,便可以判断出声源的位置,依据该结果再控制电机进行精细调整。演讲结束后,下方红外传感器检测到人体离开,电路复位,直到再次检测到有人则重复上述过程。

与现有技术相比,本发明首次采用语音、红外、机电一体化相关技术设计了一种能依据人体高矮而自助调节的麦克风支架,克服了以往麦克风支架需手动或遥控来被动调节的诸多局限,充分体现以人为本的人性化设计理念。

[评语]

这个项目采用语音、红外、机电一体化相关技术设计,并考虑到使用者的身高等现实问题,有点“智能麦克风”的味道,整个设计折射出人性化的理念。“智能麦克风”集现有的先进科学成果于一身,是现代化技术的衍生物,实用性好,有推广价值。

(辅导老师:周爱华 王喜云)
