方便图钉钉拔器

作者: 纪俊;黄国宏;吴清凉

该“钉拔器”能方便地将图钉钉于较硬的物体上,并能轻松地撬起图钉。其结构主要由把手、外套、钉钉器、起子组成。钉钉器是一块圆柱形的磁铁,其上底面做成凹头球冠形,恰好与图钉的球冠面吻合。

起子是不锈钢做成碗状(即球冠形),缺口用于起钉。外套的一环形磁铁用于把拔出的图钉吸住,防止掉到地板上而伤人。

使用时,先用钉钉器吸住图钉,对准被钉处一按即可钉好。起图钉用起子的缺口即可把图钉撬起,同时,被撬起的图钉能自动被外套的磁铁吸住,而不会掉落。

此发明具有构造简单、巧妙的特点(特别是碗状起钉器更是独特设计),钉、拔两种功效合为一体,使用极为方便。具有很强的实用价值,特别是布置居室、出板报、搞展览及教学使用挂图的好帮手。(见图3)

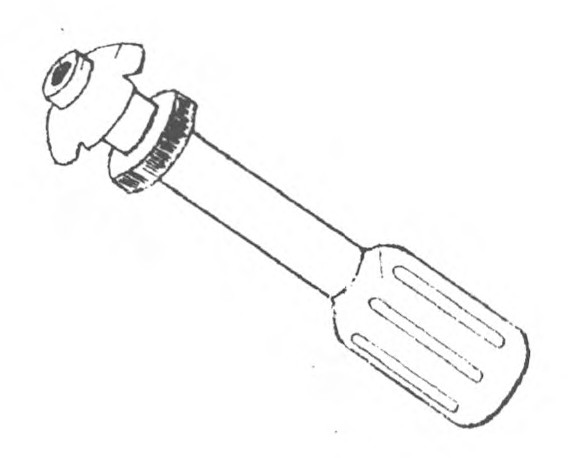

图3
