易定位方便可调手电钻

作者: 顾苡萌山东省莱州市云峰中学

家装遭遇“手电钻难题”

不久前家里需要在墙上打孔挂几幅新买的装饰画,父亲在使用手电钻的时候,老是会出现定位偏差、钻孔打滑等问题。后来我通过走访调查发现,目前市面上现有的手电钻在钻瓷砖或金属表面时,都存在着钻头易打滑、难定位、不可调角度的缺点,而只有“台式钻”装置可以将手电钻固定后当台钻使用,它虽然能方便地打孔了,但失去了手电钻灵活方便的特点,很难达到稳定和灵活兼顾。基于上述情况,我对传统手电钻进行了设计改进。

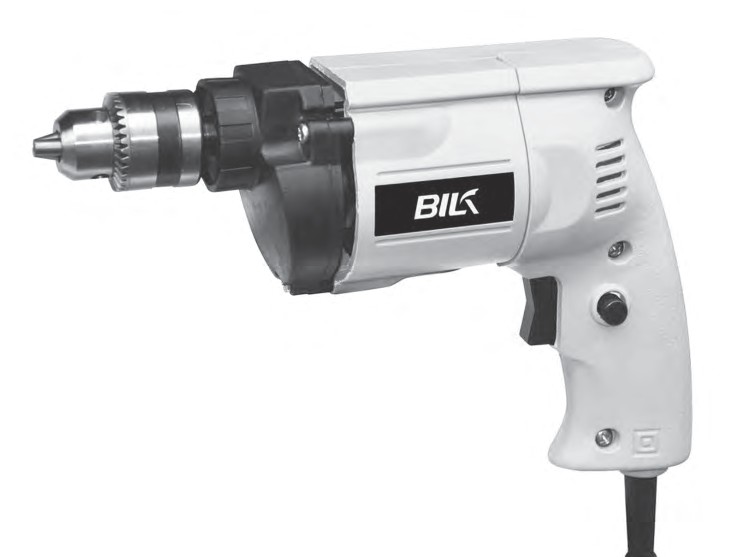

传统手电钻

动手打造新式手电钻

在一番仔细的研究调查后,我立马开始了易定位方便可调手电钻的制作。

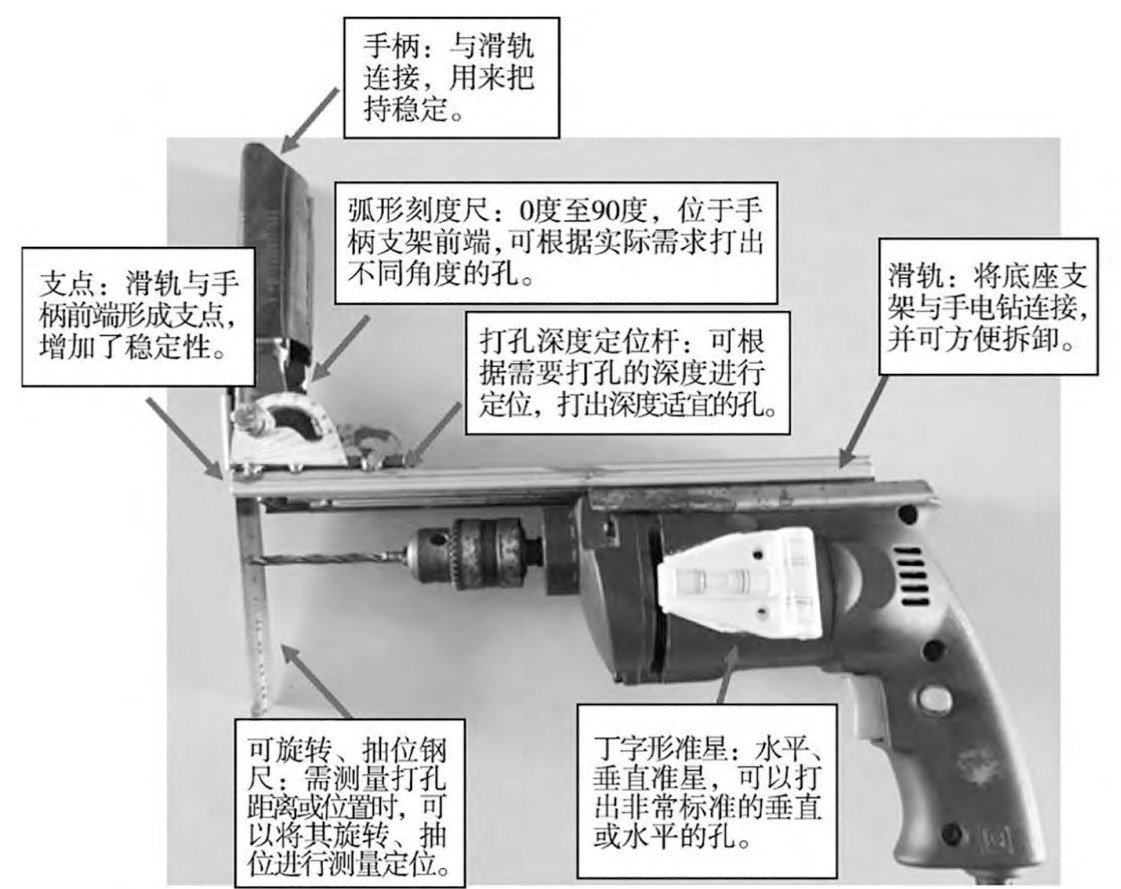

易定位方便可调手电钻整体结构图

首先,我将一根滑轨锯成适当长度,固定在手电钻的背面,方向与轴向保持一致,将外轨与可调节角度的底座用扣槽固定起来。这样可以通过滑轨将底座支架与手电钻连接,并可方便拆卸,保留了手电钻原有灵活方便的特点。使用时,将底座支架前端的支点紧顶在要打孔的物体上防止滑动,发挥出类似于台钻稳定的特点。

同时,利用底座与滑轨间角度可调的特征,可根据需要打出不同角度的孔洞。

另外,在手电钻的侧面安装了一个既水平又垂直的丁字形准星,当钻物体时,看着准星就知道手电钻是否垂直或平行于物体了;手柄支架后端还设置了弧形刻度尺,可根据需要在物体表面打出不同角度的孔洞。

此外,在底座支架手柄前端安装了可以旋转、抽拉的钢尺,不用时与手柄重叠合为一体,当打孔需要测量距离时,就可以将其旋转、抽拉进行距离测量定位。在手电钻一侧,还安装了一个可以伸缩的打孔深度定位杆,可根据需要打孔的深度进行定位,打出深度适宜的孔。

五大优点

1.制作了一个底座支架与滑轨焊接,并将其固定在手电钻上,保证手电钻能稳稳地在瓷砖、金属等光滑的物体表面定位打孔,不易打滑,同时支架可以拆卸,保持了手电钻原有的灵活、方便等特点。

2.手柄支架后端设置了弧形刻度尺,可以根据实际需要在物体表面打出不同角度的孔。

3.手电钻侧面安装了丁字形准星,可以打出非常标准的垂直或水平的孔。

4.在底座支架手柄前端安装了可以旋转、抽拉的钢尺,当在墙角等地打孔需要测量距离时,就可以将其旋转、抽拉进行距离测量定位。

5.在手电钻一侧,安装了一个可以伸缩的打孔深度定位杆,可根据打孔深度的需要进行定位,打出深度适宜的孔。

(该作品获第三十一届全国青少年科技创新大赛一等奖,有删改)

(指导老师/邓宝华杨红梅)
