自动吸液器

作者: 曾镇中国人民解放军西藏军区成都八一学校

[思路]

利用重力做功和液体的表面张力的原理形成虹吸。

[制作过程]

画出设计草图,用金属材料制作一个气室,气室下端钻进水口,上端钻进水口,上端有出气口,出气口与导管相连接,抽水试验。

[实用性]

携带方便,应用范围广,操作简单,使用安全可靠,价格低廉。

作品简介

有时需要在不好翻倒的储液体容器中取得液体显得比较困难,用现有的动力泵显得装置复杂,携带使用不方便,采用虹吸方式虽然很简便,但有些难于入口,在与人体接触时有危害的情况下也不现实,我发明的自动吸液器就能解决这些问题。

自动吸液器是利用重力做功和液体的表面张力的原理,形成虹吸。它有一个气室,在气室中央有一根导管,气室下端有两个进水口,上端出气口与软管相通。使用时将气室下端投入液体之中,软管的另一端保持低于液面一点,由于气室自身的重力,在下坠过程中,进水口的压力增大,将液体从软管中压出,直至抽尽液体。本样品每小时能抽出液体20～30升。它体积小,携带方便,不用动力,使用简单,扔在液体里就能自动把液体吸出来,安全可靠。

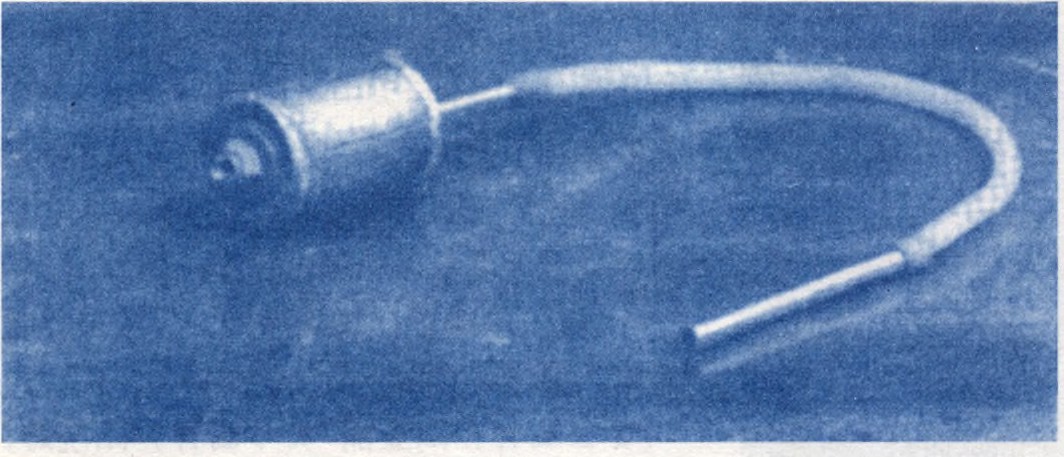

如图所示。

(辅导教师:曾泉涌)

[专家评语]

自动吸液器能够利用重力排除气室中的空气,自动建立虹吸管路,吸出液体。

选题来自于生活,构思新颖,设计巧妙,并且制作系列样品,有推广实用价值。
