显微镜下的超微艺术品

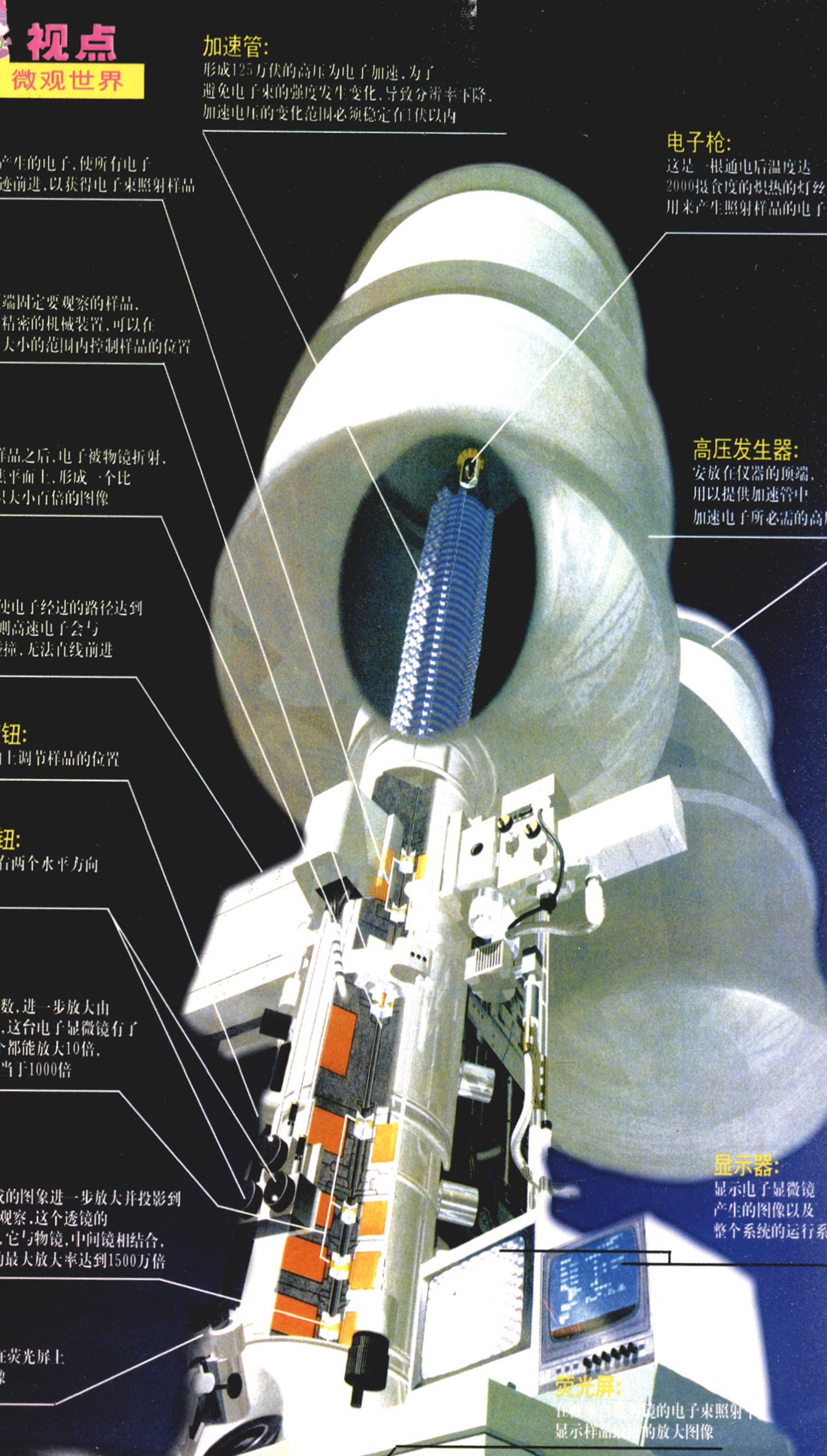

加速管:形成125万伏的高压为电子加速,为了避免电子束的强度发生变化,导致分辨率下降,加速电压的变化范围必须稳定在1伏以内。

聚光镜:用来准直电子枪产生的电子,使所有电子沿平行的直线轨迹前进,以获得电子束照射样品

样品架:在这个支座的顶端固定要观察的样品,它配备一个十分精密的机械装置,可以在相当于几个原子大小的范围内控制样品的位置

物镜:当电子束穿过样品之后,电子被物镜折射,将电子聚焦到焦平面上,形成一个比样品的透射面积大小百倍的图像

真空系统:用来排除空气,使电子经过的路径达到高真空状态,否则高速电子会与气体分子发生碰撞,无法直线前进

纵向调节旋钮:用与在垂直方向上调节样品的位置

横向调节旋钮:用于在前后和左右两个水平方向调节样品的位置

中间镜:用来改变放大倍数,进一步放大由物镜形成的图像,这台电子显微镜有了三个中间镜,每个都能放大10倍,所以总放大率相当于1000倍

投影镜:将中间镜所形成的图象进一步放大并投影到荧光屏上,以供观察,这个透镜的放大率为150倍,它与物镜,中间镜相结合,使电子显微镜的最大放大率达到1500万倍

目镜:用来观察电子束在荧光屏上形成的放大的图像

电子枪:这是一根通电后温度达2000摄取食度的炽热的灯丝,用来产生照射样品的电子

高压发生器:安放在仪器的顶端,用以提供加速管中加速电子所必需的高压

显示器:显示电子显微镜产生的图像以及整个系统的运行系统

荧光屏:在■显微镜的电子束照射下显示样品最■的放大图像

快门:起作用类似照相机的快门,用于控制拍摄荧光屏上形成的图像的曝光时间

胶片存储器:用于存放拍摄用的感光胶片

在电子显微镜下,一些微小的物体展现出了惊人的美丽。这些大自然的杰作简直不亚于任何现代艺术品。

在1000℃时熔化的金叶的分子结构,像金色的月亮一样。

金属上的硅原子,像一个独立的小亭子。

在-210℃时的结晶水蒸气,如同盛开的紫色玫瑰。

硅片在脱氧过程中释放的水 蒸气,像不像空中的烟花?

氧化钨晶体在显微镜下好像红色富士山。

菜豆叶子上饱餐的蚜虫,注意它的栗色吸管,正从植物中吸收养分。而下面是正在大嚼蚜虫的七星瓢虫,在显微镜下纤毫毕现。
