显微摄像云台及镜头接口的制作

作者: 张乐株洲市第二中学;夏帆株洲市第二中学

显微镜是中学生物课的主要仪器,也是生物化学研究部门不可缺少的化验设备。它可将许多微观的东西放大供人们观察。但教学用显微镜不能同时供众多人观察,教师讲课时许多微观现象不可能通过一台显微镜展示出来,教学上无法达到直观形象的效果。针对这一问题,我们想过许多办法,最后从家用摄像机应用中得到一些启发。

在操作家庭用掌上型摄像机时,我们发现这种摄像机镜头焦距很短,距镜头几毫米的图像可以很清晰地聚焦,并且还有放大作用。经几次试验证明,运用家用摄像机完全可以将显微镜目镜中的图像摄录下来留作资料,且可同时将图像输送到大屏幕电视或投影电视上映播出来供众多的人观看。

要使摄像机与显微镜组合在一起,必须要有一个云台将摄像机与显微镜合理地固定并组合在一起,摄像机镜头与显微镜目镜之间还必须有一个便于摄像镜头调焦的可伸缩的接口等设备。我们根据上述要求设计了一个有机玻璃制作的云台。云台的上部分用来固定摄像机,将摄像机底部用螺栓与云台结合在一起,云台的下部分与显微镜架用螺栓联结在一起。摄像机镜头与显微镜目镜之间则截取一段用在卫生间洗脸盆底部排水的塑料管作接口。经过这样的处理,摄像机与显微镜有机地结合起来了。

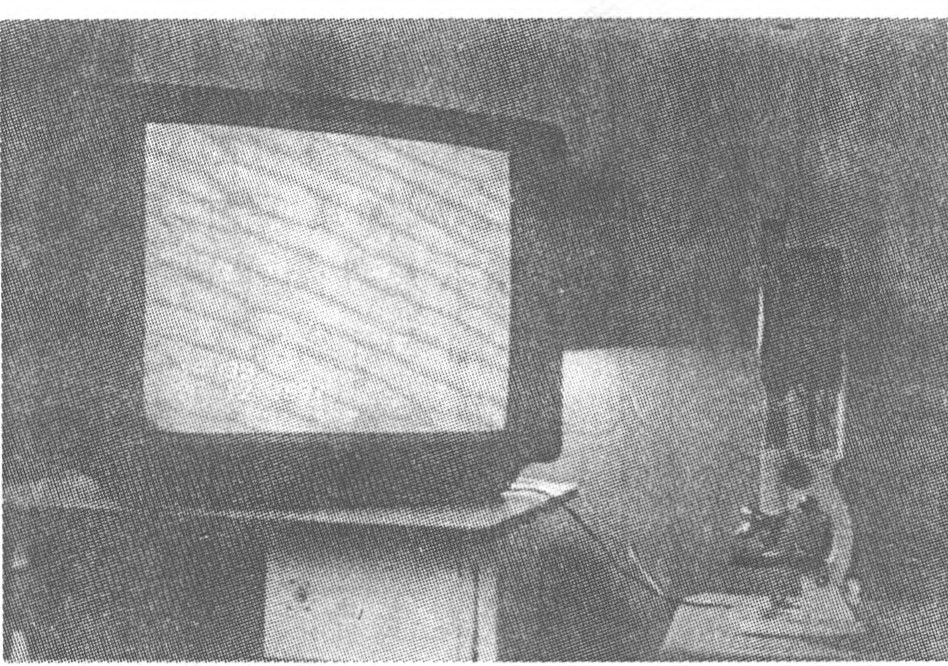

操作时,眼睛观察摄像机上的液晶观景器,先调节显微镜的粗调旋钮,再调节细调焦钮,然后调节摄像机的调焦钮,直至观景器中所看到的图像清晰为止。操作摄像机的摄像钮,便可将观景器中所看到的图像摄录下来留作资料保存;用一根视频信号连接线将摄像机上的视频输出口与电视机上的视频输入口连接起来,显微镜目镜中的图像便可在电视机屏幕上映播出来。

我们的发明成果是摄像云台和镜头接口,由于有了这两样东西,便可以使家用摄像机增添显微摄像功能,使其在教学和科研工作中发挥出新的作用。
