二次水排放自动分流阀

作者: 彭显潮重庆市松树桥中学

在日常生活中,我观察到人们在使用自来水清洗物品时,从同一管道排放的二次水(即自来水管的一次水经人们使用过的水)在不同时段的浑浊度、洁净度是不一样的。比如,用洗衣机洗衣物,洗涤时排放的全是污水,漂洗时排放的是较为洁净的水,清洗时排放的却是更为洁净的水。三个时段的水都从同一管道依次排出,有时人们为了节约用水常将洗衣机漂洗和清洗的水用桶来分类盛装,但是由于分类盛装十分不便,加上人们工作又忙,所以很多时候都是眼睁睁看着完全可以再利用的二次水白白排放掉。这对水资源本来就缺乏的我国来说,不能不说是一种浪费!为了节约宝贵的水资源——特别是最大限度地发挥水资源再利用的效能,我发明了二次水排放自动分流阀。

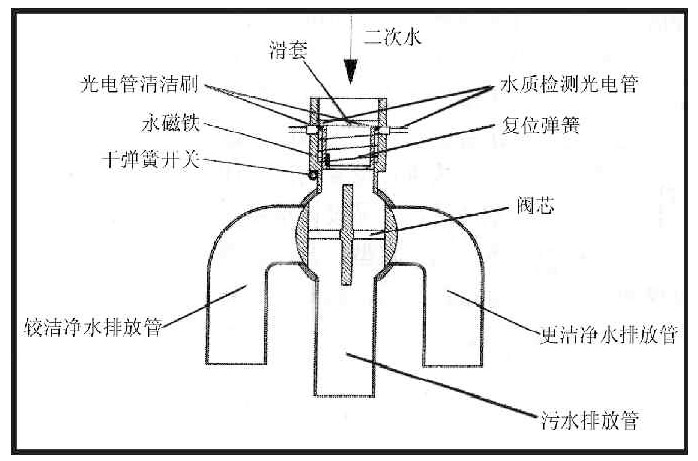

二次水排放自动分流阀主要由四通阀体、十字形阀芯、水质洁净度光电检测、电压比较及驱动电路等组成。利用光在不同介质中传导率不同的原理,即通过一对红外发射和接收光电管,自动检测经过阀体水质的浑浊度、洁净度等级,并将水质的浑浊度、洁净度等级转换成不同电频的电压信号,送去与电压比较器中设定的电压值进行比较;通过驱动电路带动小电机正转、反转或不转,将分流阀的阀芯保留或转到不同的位置上,使流过阀体的不同浑浊度、洁净度等级的水自动分流到不同的管道中去,水质差的水直接排放进下水道,水质好的水排放到容器里储存,以备再利用。

通过在LG-XQB50-98S洗衣机上做的二次水排放分流实验,在标准洗涤4千克床单时,二次水排放自动分流阀能将漂洗排放的二次水的70%以及清洗排放的二次水的100%进行分流回收,回收二次水量占总排放量的5 7%,其中较洁净二次水占30%,洁净二次水占27%。

二次水排放自动分流阀能够将排放的二次水按不同等级自动分流,使水质较好的二次水在不经处理的情况下就能再利用,大大节约了宝贵的水资源,最大限度地发挥了水资源的效能,可用在家用洗衣机、大型洗衣站上,也可用于食品、酿造、餐饮等行业。

(辅导教师:陈建新)
