新型活动扳手

作者: 江庭广西贺州市八步区莲塘镇第三初级中学

我爸爸经常自己修摩托车,常用工具扳手,扳手又分套筒扳手、梅花扳手、活动扳手等几种,但是,这些扳手特别是活动扳手,容易拧坏螺母,经常是六角形的螺母被拧成接近于圆形,而螺母还拧不松。于是,我产生了制作新型活动扳手的想法。

我拜访了很多维修机械的师傅,又用扳手试拧过很多螺母,通过试验,我了解到螺母容易被拧坏的主要原因是扳手与螺母的接触面太小,且扳手与螺母夹得不紧。通常情况下,扳手与螺母只有两个角尖处受力,这是因为活动扳手的调节器松动造成的。固定扳手虽然不会产生松动,但是,螺母的规格很多,有的不一定符合尺寸标准,有的虽符合尺寸标准,但被拧变形后也变得不合规格要求,用固定扳手拧也不方便。这些问题如何解决?经过认真观察和分析,我提出了如下解决方案:一是把扳手与螺母接触的地方由两个平面改为四个平面,即把扳手的固定部分的平面和活动部分的平面分别改成两个成1 2 0度夹角的平面,与六角螺母的顶角相吻合,以达到扩大接触面的目的;二是把扳手的柄改成灵活手柄,并且利用齿轮传动的办法,使扳手柄上的力,有一部分传给扳手的活动部分,使得在拧动螺母时,活动扳手口有一个往内向压紧的力。

我把由两个接触面改成四个接触面的扳手拿给修理工人试用,工人们都说好用,用过的师傅都称赞这种改进构思巧妙,效果很好,改进后的扳手确实不易拧坏螺丝,尤其拧一些规格特殊或已被拧得变形的螺丝更是得心应手。对于带有灵活柄的新型活动扳手,由于受制作条件的限制,暂时只能提供模型。如果把改进后的扳手的四个接触面加上一些齿纹,这种新型的活动扳手还可以代替管钳使用。

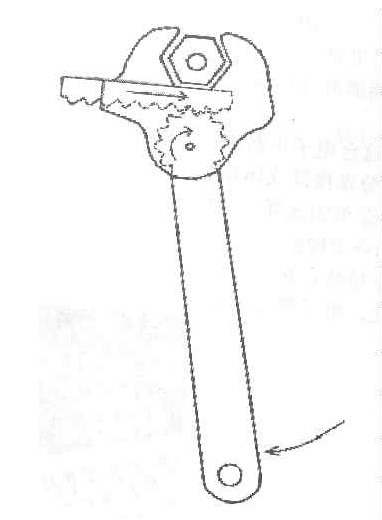

活动扳手

(辅导老师:江文才 邹雪芳)
